Agilent BioTek
Cytation 9
자동 세포 이미징

도립·정립 듀얼 광학계 및 ELISpot. 2배 빨라진 초고속 스캔으로 세포 배양 용기부터 조직 슬라이드까지 전자동 분석

Agilent BioTek Cytation 9 세포 이미징 리더는 Cytation 제품군의 차세대 진화 모델로, 멀티모드 마이크로플레이트 리더와 광시야 도립·정립 현미경을 하나의 플랫폼으로 통합한 올인원 시스템입니다. 이 단일 시스템으로 기본적인 생화학 분석부터 고난이도의 세포 기반 어세이까지 폭넓은 연구 응용을 지원합니다. Cytation 9는 처리량과 사용자 편의성을 극대화하도록 설계되었으며, 확장된 이미지 큐브 용량, 고해상도 APO 에어 대물렌즈, 소프트웨어 기반의 환경 제어 및 모니터링 기능을 제공합니다. Cytation 9는 원시 시료부터 데이터 기반 인사이트까지, 연구 과정을 그 어느 때보다 빠르고 효율적으로 연결하는 프리미엄 다목적 솔루션입니다.


Fluorescence


Brightfield


High contrast brightfield


Color brightfield


Phase contrast


Upright reflected and transmitted light

Cytation 9

Features

  • 연구 효율을 높이는 통합 플랫폼: 다양한 생화학 및 세포 기반 어세이를 포괄하는 단일 플랫폼입니다.

  • 더 깊이 있는 세포 인사이트: 확장된 이미지 큐브 용량과 향상된 광학 장치로 웰당 더 많은 데이터를 획득할 수 있습니다.

  • 더 빠르고 효율적인 워크플로 속도: 더 빠른 이미징 처리량으로 원시 시료로부터 분석 결과까지의 과정을 더욱 효율적으로 진행할 수 있습니다.

  • 정밀한 키네틱 분석 환경: 소프트웨어로 제어되는 가스 모듈은 라이브셀 연구를 위한 안정적이고 모니터링 가능한 환경을 제공합니다.

  • 어떤 어세이에도 유연하게 대응: 모듈식 설계로 실험실 규모에 맞춰 확장 가능하며, 필요에 따라 이미징 모드를 추가할 수 있습니다.

How it works

A-future-proof-platform-designed-to-grow-with-your-research-960x540.avif

A future-proof platform designed to grow with your research

Agilent BioTek Cytation 제품군의 기술력을 기반으로 구축된 이 플랫폼은 모듈식으로 설계를 통해 최고의 유연성을 제공합니다. 이 플랫폼을 사용하면 고급 멀티모드 검출 또는 통합 이미징 등 필요한 기능부터 시작하여 연구가 확장함에 따라 손쉽게 기능을 추가할 수 있습니다. 이러한 유연한 구조는 향후 수년간 투자 가치를 보장합니다. 향후 전체 이미징 시스템으로 업그레이드하거나, 대물렌즈, 필터 큐브 등 구성품만 추가해 변화하는 실험 요구에 대응할 수 있습니다.

multimode-plate-reader-with-sophisticated-imaging-960x540.avif

Multimode plate reader with sophisticated imaging

Agilent BioTek Cytation 9 세포 이미징 멀티모드 리더는 기존의 멀티모드 마이크로플레이트 판독 기능과 정립 및 도립 현미경 기능을 결합하여 Agilent BioTek Cytation 제품군의 명성을 더욱 확장합니다. Cytation 9에는 일반 플레이트 리더에서 수행할 수 없는 광범위한 세포 및 반사광을 이용하는 다양한 응용을 가능하게 하는 정립 현미경 광학 장치 및 도립 현미경 광학 장치가 포함됩니다. 이 Cytation 9 이미징 모드를 사용하여 세포 형태, 신호 위치, 세포 수, 개체 식별 및 정량화에 대한 정보를 얻을 수 있습니다. 모노크로매터 플레이트 리더 광학 장치를 사용하면 일반적인 플레이트 리더의 모든 어세이를 수행할 수 있습니다.

precise-environmental-control-for-live-cell-assays-960x540.avif

Precise environmental control for live-cell assays

소프트웨어 기반의 직관적인 환경 제어를 통해 라이브셀 kinetic 실험의 수준을 한 단계 높일 수 있습니다. 모든 핵심 파라미터(CO2, O2, 온도)를 Agilent BioTek Gen5 소프트웨어에서 간편하게 설정하고 실시간으로 모니터링할 수 있습니다. 이러한 통합 기능은 탁월한 유연성을 제공하여 역학적 프로토콜을 손쉽게 프로그래밍하고 실험 도중 환경 조건을 동적으로 변경할 수 있게 해줍니다. 복잡한 생리적 또는 실험적 변화를 정밀하게 모방하여 체외 결과가 실제 생물학적 반응을 반영하도록 보장합니다.

Applications


Edge-to-edge counting accuracy without labels

기존에는 웰 가장자리의 메니스커스 효과와 광학적 아티팩트로 인해 무표지 세포 계수가 어려웠으며, 정확한 계수를 위해 핵 염색이 필요한 경우가 많았습니다. Cytation 9 의 향상된 광학 경로는 이러한 까다로운 주변(가장자리) 영역의 이미지 선명도를 개선합니다. 보시는 바와 같이, 무표지 계수 결과는 형광 핵 염색과 매우 높은 상관관계를 보이므로, 연구자들은 염료를 사용하지 않아도 되며, 광독성을 줄이고 라이브셀 워크플로를 간소화하는 동시에 비용과 준비 시간을 절감할 수 있습니다

cytation9-biospa-1600x1600.avif

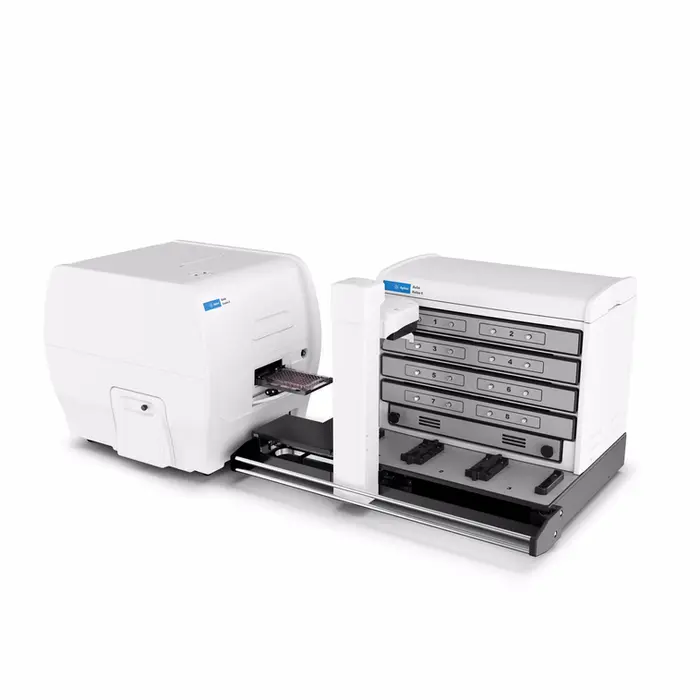

Automated, multiplate live-cell imaging and analysis

Cytation 9 및 Agilent BioTek BioSpa 8 자동화 인큐베이터의 결합은 최대 8개의 마이크로플레이트를 기반으로 완전 자동화된 멀티유저 워크플로를 실현합니다. 정밀한 환경 제어 아래 연속적인 라이브셀 이미징과 분석을 가능하게 하여, 장기간의 키네틱 어세이에서도 신뢰도 높은 데이터를 제공합니다.

elispot-imaging-960x540.avif

ELISpot imaging

Agilent BioTek Cytation 9 세포 이미징 멀티모드 리더의 정립 이미징 모듈은 ELISpot과 같은 분석을 자동화하는 데 사용할 수 있으며, 이 분석에서는 세포 분비물이 비색 반응을 통해 시각화됩니다. Cytation 9은 수집, 처리, 이미지 분석 및 개체 계수를 완전히 자동화합니다.

Technology

Proprietary Laser Autofocus

레이저 자동 초점 및 이미지 기반(또는 소프트웨어 기반) 자동 초점 기능은 현미경에서 널리 사용되는 두 가지 자동 초점 분석 방법입니다.

Variable bandwidth
for sensitivity and specificity

Cytation 플레이트 리더 광학 장치는 가변 대역폭이 포함된 쿼드 모노크로메이터를 이용하여 분석 성능을 향상시킵니다. 대역폭은 9nm에서 50nm 사이에서 1nm 단위로 설정할 수 있습니다. 넓은 대역폭 설정에서는 감도가 향상되는 반면, 작은 대역폭 설정에서는 다중 신호에 대한 특이성이 개선됩니다.

ALPHA Detection

AlphaScreen은 마이크로플레이트 형식의 생체분자 상호 작용 연구에 사용되는 비드 기반 어세이 기술입니다. 약어 'Alpha'(알파)는 증폭된 발광 근접 균질 어세이를 의미합니다. 이 플랫폼은 백그라운드가 낮고 신호 대 백그라운드 비율이 높은 비방사성 균질 어세이를 제공합니다.

Cell Counting

정확한 세포 계수는 다양한 세포 생물학 응용 분야에서 중요한 단계입니다. 생화학적 분석법을 사용하여 집단 크기를 추정하는 간접적인 방법과 달리, 직접 세포 계수는 개별 세포를 식별하고 열거하는 방법을 사용합니다.

Object Tracking

이미징 및 현미경용 Agilent BioTek Gen5 소프트웨어 내에서 이용 가능한 개체 추적 모듈을 통합하여 완전 자동화된 방식으로 이를 쉽게 수행할 수 있습니다.

Automatic Region
of Interest Identification

애질런트 자동화 제품과 결합된 경우에 이 절차는 4개 이상의 슬라이드를 자동으로 스캔할 수 있으며, Agilent BioTek Lionheart 자동화 현미경 및 Agilent BioTek Cytation 이미징 멀티모드 리더와 함께 사용할 수 있습니다.

Spot Counting

Agilent BioTek Gen5 소프트웨어에서 이용 가능한 스팟 카운팅 모듈을 사용하면 계수된 스팟 수와 기타 정보를 원래의 1차 마스크 데이터에 연결하여, 이미지에서 처음 식별된 각 개체의 해당 값을 알 수 있습니다.

Cytation Comparison

Literature

FAQ

  • Agilent BioTek Cytation의 세포 이미징 멀티모드 리더 라인은 자동 현미경과 멀티모드 마이크로플레이트 리더를 결합한 장비입니다. 이 독점적인 설계를 통해 실험실은 추가 기기 구성 없이도 광범위한 세포 기반 및 생화학 응용 문제를 해결할 수 있습니다. Cytation 기기는 구성이 가능하므로 우선 현재의 워크플로에 필요한 모듈로 시작하고 워크플로가 새롭게 바뀜에 따라 추가 모듈로 업그레이드할 수 있습니다.

    ​

  • Agilent BioTek Cytation과 같은 이미징 멀티모드 리더는 광범위한 세포 기반 분석 및 생화학 분석을 실행할 수 있습니다. 이 표는 Cytation 라인이 제공하는 기능을 갖춘 세포 이미징 멀티모드 리더의 가능한 응용을 보여줍니다(여기에 국한되지는 않음).

    imaging-assays-960x540.avif

  • Cytation과 Lionheart 이미저는 최대 4개의 형광 채널과 명시야를 지원합니다. Agilent BioTek은 광시야 및 공초점(Cytation C10 사용)에서 다양한 형광체에 걸친 이미징을 위해 광범위한 필터 큐브와 LED를 제공합니다.

    filter-cubes-960x540.avif

  • Agilent BioTek은 광시야와 공초점(Cytation C10 사용)에서 다양한 형광체에 걸친 이미징을 위해 광범위한 필터 큐브와 LED를 제공합니다. Cytation C10은 공초점 이미징을 위한 6-라인 레이저 광원을 사용하는데, 이는 LED에 비해 공초점 이미징에 뛰어난 여기 효과를 제공합니다.

    types-of-light-sources-960x540.avif

  • 네. Lionheart와 Cytation은 고대비 명시야 이미징을 사용하여 비표지 세포 계수를 수행할 수 있습니다.

    레이저 자동 초점 및 이미지 기반(또는 소프트웨어 기반) 자동 초점은 현미경에서 널리 사용되는 2가지 포커싱 방식입니다. Agilent BioTek Lionheart 자동화 현미경 및 Agilent BioTek Cytation 세포 이미징 리더를 위한 독자적인 레이저 자동 초점은 일반적인 레이저 자동 초점의 주요 장점을 포함합니다.

    속도: 레이저가 well당 1회씩 플래쉬되므로 이미지 기반 자동 초점 사용 과정에서 여러 이미지가 측정되는 것에 비해 속도가 빠릅니다. 레이저 자동 초점은 형광 시그널이 약한 시료나 빛 투과 이미징에 활용할 수 있습니다.
    재현성:레이저 자동 초점은 상대적으로 초점이 well 바닥에서 잡히기 때문에 well 내의 잔해물에 의한 영향을 덜 받습니다. 레이저 자동 초점은 장시간 키네틱으로 측정할 때 가장 높은 정확도를 발휘합니다
    낮은 광독성 및 광표백성: 레이저는 well당 한 번씩 플래쉬되고, 매우 집중된 광원이므로 광독성과 광표백성이 최소한으로 발생합니다. 레이저 자동 초점은 라이브 셀 분석 및 쉽게 시그널이 사라지는 형광단(fluorophore) 관찰에 적합합니다.

    ​

  • 현미경 대물렌즈는 매우 특정한 목적을 위해 설계될 수도 있고, 광범위한 응용을 처리할 수 있는 다목적 혹은 범용으로 제작될 수도 있습니다. 일반적인 이미징 목적으로는 세미 아포크로매트(semi-apochromat) 장거리 대물렌즈를 권장합니다. 이러한 대물렌즈는 다양한 마이크로플레이트/용기 유형과 다양한 재료(플라스틱, 유리, 광학 필름)에서 뛰어난 성능을 발휘합니다. 또한 다양한 마이크로플레이트 및 슬라이드 유형에서 가변적인 두께를 최적화하기 위한 조정 가능한 correction collar도 제공됩니다. 이러한 범용 대물렌즈는 자동화된 명시야 및 형광 이미징에 적합합니다.

    애질런트는 보다 전문적인 목적에 맞게 다양한 응용별 대물렌즈를 제공합니다. 위상차 현미경에는 특정 모델의 Agilent BioTek 이미저에서만 사용할 수 있는 ‘위상차’ 대물렌즈가 필요합니다. 위상차 이미징을 수행하는 외에도 이러한 대물렌즈는 마이크로플레이트와 슬라이드에서 사용할 수 있고 형광 이미징에도 사용할 수 있는 이중 용도의 도구입니다.

    Agilent BioTek은 또한 높은 개구수(NA)를 갖춘 고해상도 아포크로매트 대물렌즈를 제공합니다. 이러한 대물렌즈는 종종 최상의 성능을 제공하기 위해 오일이나 물과 같은 이멀전 매체를 사용합니다. 이를 위해서는 특정 Agilent BioTek 이미저 모델 및/또는 액세서리를 사용해야 합니다. 이러한 대물렌즈는 고해상도 이미징에 사용할 수 있는 최상의 성능을 제공하지만, 주로 고품질 유리 또는 필름 바닥 마이크로플레이트 혹은 커버 슬립과 함께 작동하도록 설계되었습니다. 고해상도 워터 이멀전 대물렌즈는 라이브셀 및 3D 이미징 응용을 위한 애질런트 Cytation C10 공초점 이미저와 함께 사용하기에 좋은 선택입니다. 한편, 오일 이멀전 대물렌즈는 60배 및 100배 배율에서 가장 높은 해상도의 형광 현미경 응용에 사용됩니다. 이러한 대물렌즈는 Lionheart FX/LX 기기에서만 사용할 수 있습니다.

  • 연구, 제약 및 생명공학 분야의 연구원은 주요 분석 워크플로의 요구 사항을 충족하는 시스템을 선택할 수 있습니다. Lionheart 자동 현미경은 개방형의 스테이지, 환경 제어 및 듀얼 시약 주입기를 갖추고 있어 다양한 마이크로플레이트, 세포 배양 접시 및 플라스크에서 라이브셀 및 장기 키네틱 연구를 수행하는 작업자에게 이상적입니다. Lionheart는 고해상도 세포 내 생물학, 세포 집단 통계 및 슬라이드 스캐닝을 비롯해 기타 다양한 응용 분야에 사용할 수 있습니다.
    Cytation 공초점 및 세포 이미징 멀티모드 리더는 구성 및 업그레이드 가능한 플랫폼에서 광시야 현미경과 기존 마이크로플레이트 판독을 결합하고 있습니다. Cytation 이미저는 자동화된 처리를 위해 Agilent BioTek BioStack 및 Agilent BenchCel과 같은 자동화 시스템과 통합할 수 있습니다. Cytation은 또한 Agilent BioTek BioSpa 자동 인큐베이터와 통합하여 라이브셀 이미징 및/또는 멀티모드 워크플로를 위한 완전한 멀티플레이트 시스템을 구성할 수 있습니다.

  • 네, Cytation 및 Lionheart 이미저는 이미징 및 현미경을 위한 Gen5 소프트웨어와 함께 스페로이드, 튜머로이드 및 두꺼운 생물학적 시료와 같은 3D 시료를 캡처 및 처리하고 정량적으로 분석할 수 있습니다. 3D 이미징을 지원하는 하드웨어 기능에는 Cytation C10에 사용할 수 있는 회전 디스크 공초점 및 워터 이멀전 대물렌즈가 있습니다. 3D 이미지 캡처 및 처리를 위한 Gen5 기능에는 z-스태킹, z-투영, 디콘볼루션, 백그라운드 평탄화(flattening) 및 최적의 구조 시각화를 위한 3D 뷰어가 있습니다.

    image-and-analyze-3D-samples-960x540.avif

  • Agilent BioTek 이미저에는 기기 구성에 따라 Hamamatsu Scientific CMOS(sCMOS) 또는 Sony CMOS 카메라가 탑재되어 있습니다.

    cameras-960x540.avif

  • Agilent BioTek Cytation 이미저는 형광, 명시야, 컬러 명시야, 위상차, 고대비 명시야 및 공초점(Cytation C10만 해당) 도립 현미경을 제공합니다. Cytation 7은 수직 투과광 및 수직 반사 이미징도 제공합니다. Lionheart 자동 현미경은 형광, 명시야, 컬러 명시야 및 위상차 모드를 제공합니다.

  • 네. Cytation 이미저는 Agilent BioTek BioSpa 자동 인큐베이터와 통합하여 최대 8개의 마이크로플레이트 또는 서로 다른 용기에서 동시에 라이브셀 이미징 워크플로를 처리할 수 있습니다. BioSpa는 로봇을 이용해 환경적으로 제어되는 드로어에서 이미저로, 그리고 다시 반대로 랩웨어를 옮깁니다. 이 자동화된 프로세스는 몇 시간에서 몇 주까지 실행될 수 있습니다. Agilent BioTek 마이크로플레이트 워셔 또는 디스펜서를 시스템에 추가하여 자동화를 추가로 구현할 수 있습니다.

    BioSpa_C10_Drawers_Open.avif

  • 네. CO2/O2 컨트롤러 모듈을 Agilent BioTek 이미저에 통합하여 라이브셀 이미징을 지원할 수 있습니다. 가스 컨트롤러 모듈이 있는 Cytation 5가 아래 왼쪽에 나와 있습니다. 가스 컨트롤러와 듀얼 시약 디스펜서가 있는 Lionheart FX는 아래 오른쪽에 나와 있습니다.

    cytation9-controller-disp-carrier-1600x1600.avif
